Após adquirir o projeto de uma embarcação, o construtor tem algumas questões a analisar antes de iniciar o processo de fabricação. Se ele não for utilizar métodos como Power Flex ou Strip Planking em espuma PVC, a primeira dessas questões será a escolha entre a construção de um plug, modelo ou molde temporário.
Modelos e plugs são conceitos muito similares em aspectos práticos, mas que possuem uma diferença em suas dimensões e servem dois tipos de propósitos. Os plugs são utilizados para construção de projetos one-off, ou de poucas unidades, e possuem as dimensões moldadas das embarcações, ou seja, as dimensões finais descontadas da espessura da estrutura.
Já um modelo possui as dimensões finais da estrutura e representa uma etapa intermediária que permite a construção de uma forma, ou molde fêmea, que por sua vez é utilizada para construção de embarcações em série. Apesar da diferença conceitual entre o plug e o modelo, a maneira de construí-los é bastante semelhante e começa com a montagem do picadeiro e posicionamento das balizas.
![](https://www.manualdeconstrucaodebarcos.com.br/wp-content/uploads/2022/07/barracuda_composites-ecomposites-manual_de_construcao_de_barcos-construcao_de_plugues_e_modelos.jpg)
Atualmente, a maneira mais eficiente de construir as balizas é a partir do corte de chapas de compensado ou MDF em CNC, extraídas do modelo tridimensional do casco. Dessa forma é possível reproduzir fielmente a geometria desejada e em um intervalo de tempo muito menor do que seria necessário para riscar as chapas de compensado manualmente.
![](https://www.manualdeconstrucaodebarcos.com.br/wp-content/uploads/2022/07/barracuda_composites-ecomposites-manual_de_construcao_de_barcos-construcao_de_plugues_e_modelos-2.jpg)
Com as balizas posicionadas, qualquer material pode ser utilizado para construção dos plugs e modelos, mas a madeira é a opção mais popular. O construtor deve ter em mente que essas estruturas devem ser preparadas para ter o peso de um molde ou de uma embarcação sobre elas e, portanto, devem ser bastante robustas.
![](https://www.manualdeconstrucaodebarcos.com.br/wp-content/uploads/2022/07/barracuda_composites-ecomposites-manual_de_construcao_de_barcos-construcao_de_plugues_e_modelos-3.jpg)
Longitudinalmente, são então posicionados sarrafos de madeira simulando virotes de tamanho real, utilizando técnicas como a de strip-planking ou cold-molded. No caso de algumas grandes lanchas, se utiliza até mesmo compensado naval ou a combinação das três técnicas.
![](https://www.manualdeconstrucaodebarcos.com.br/wp-content/uploads/2022/07/barracuda_composites-ecomposites-manual_de_construcao_de_barcos-construcao_de_plugues_e_modelos-4.jpg)
É importante que tanto o plug quanto o modelo continuem por alguns centímetros além da borda livre da embarcação para que o molde ou embarcação possam ser construídos com uma espessura constante até o fim. Uma boa prática é marcar uma linha ou flange para que seja possível retirar o laminado adicional com facilidade quando as peças forem retiradas do molde.

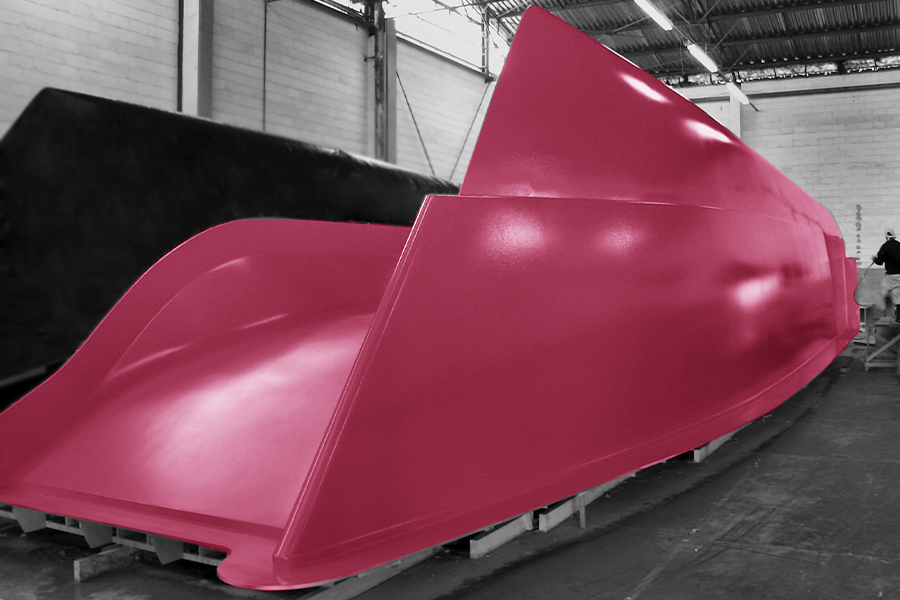

Depois de recobrir toda a superfície do plug ou modelo, é necessário cobrir toda a estrutura com uma massa de acabamento. Esta etapa é fundamental para a qualidade final e qualquer imperfeição nessa superfície acarretará em múltiplas horas de retrabalho, sobretudo se forem reproduzidos em um molde para fabricação de embarcações em série.
![](https://www.manualdeconstrucaodebarcos.com.br/wp-content/uploads/2022/07/barracuda_composites-ecomposites-manual_de_construcao_de_barcos-construcao_de_plugues_e_modelos-5.jpg)
Depois da aplicação da massa e lixamento para alcançar a carenagem desejada, o próximo passo é aplicar as demãos de gelcoat ou tintas do tipo PU ou epoxy. Esse processo é bastante sensível para o sucesso da peça final e, dessa forma, o post da próxima semana discutirá esse assunto.
Jonas disse:
É mais fácil fazer o modelo em madeira como mostram as fotos ou esculpir um bloco de isopor?
Barracuda Composites disse:
Olá, Jonas
Depende da complexidade das formas do modelo. Ambas as opções são utilizadas por construtores profissionais.
Bruno Dias disse:
Quando se compra um projeto é possível pedir ao projetista para enviar as cavernas do modelo em formato para corte em CNC?
Luis disse:
Olá amigos!
Existe alguma empresa no brasil que faça o plug esculpido com CNC?
Barracuda Composites disse:
Oi Luis,
Normalmente os estaleiros constroem internamente os seus próprios plugs e moldes. Já houve no passado mas hoje não existe demanda.
