O processo Power Flex é uma maneira de utilizar a eficiência mecânica e produtiva do processo de infusão para a construção de barcos one-off em cascos com o formato multichine. Nos posts anteriores foram abordados os conceitos e as etapas de construção dos painéis k-lite e fabricação e montagem dos picadeiros e cavernas.

O que se segue é o processo de consolidação e acabamento do casco, realizado por meio do posicionamento dos painéis k-lite utilizando abraçadeiras de plástico. As linhas de colagem devem então serem preenchidas com adesivo de base epoxy e sílica e a integridade estrutural da embarcação é garantida a partir da laminação manual de tapes de fibra de vidro nessas linhas. Depois é a vez da etapa de acabamento, composta pela aplicação de massa no casco, seguida do primer e da pintura.

O primeiro passo para a montagem do casco é fazer uma série de furações com diâmetros de 3-4 mm nos painéis para que seja possível utilizar abraçadeiras plásticas para juntá-los na posição correta. A abraçadeira deve produzir pressão suficiente para manter os painéis juntos até a cura do adesivo e o espaçamento entre elas deve ser suficiente para evitar o empeno das arestas do painel.

Quando as chapas estiverem posicionadas, as abraçadeiras devem ser retiradas para aplicação do adesivo sobre o topo das cavernas. Para garantir uma superfície livre de contaminação na etapa de aplicação de massa no casco, o peel ply dos painéis infundidos deve ser removido apenas na região onde o adesivo será aplicado. O adesivo utilizado deve ser à base de resina epoxy e sílica, para garantir a adesão entre os painéis e uma tixotropia que impeça o escorrimento entre as placas que, depois de receber o adesivo, devem ser posicionadas no local adequado e fixadas novas abraçadeiras de plástico.

Após a cura completa do adesivo, é hora de realizar a laminação dos tapes na superfície externa do casco. Para começar, é preciso retirar as abraçadeiras plásticas e verificar se as linhas de colagem estão perfeitas. O peel ply na região das laminações deve ser retirado também e uma lixadeira de fita com lixa de ferro #40 ou #60 deve ser utilizada para preparar a superfície.

Os tapes devem ser contínuos e ter as bordas do tecido preparadas para evitar ressaltos. Em um barco pequeno, um tape de tecido biaxial [±45] com gramatura de 200-300 g/m² é a melhor opção em termos estruturais. A resina de colagem normalmente é à base de epoxy, de modo que se obtenha uma união sólida e resistente. Resinas poliéster podem ser utilizadas e apresentarão facilidade de manuseio, mas devem ser testadas para determinar sua compatibilidade com a resina utilizada nos painéis.

Antes de iniciar a laminação, é necessário aplicar na superfície uma pequena quantidade de pasta de resina catalisada com sílica, o que facilita a colocação dos tapes e evita que eles escorreguem sobre a superfície seca.  Os tapes devem ser pré-impregnados sobre uma mesa de laminação antes de serem posicionado no casco e o peso de resina não pode ser superior a 50% do peso das fibras.

Depois de posicionado e acabado, uma tira de peel ply deve ser colocada em cima do tape para evitar que a resina fique exposta e para preparar a linha de colagem para receber o acabamento.

Após o posicionamento do peel ply em todas as linhas de colagem, é necessário virar o casco e realizar a laminação dos tapes na parte interna da mesma maneira. Só após a cura deles é que se inicia o acabamento com massa e tinta. É possível escolher entre massas de epoxy e de poliéster para o acabamento.

Seguindo a aplicação da massa, o casco deve ser preparado para receber o primer por meio do lixamento manual e contínuo de forma progressiva com lixas de ferro de #40, #60 e #80. Com o casco limpo e livre de resíduos, o primer deve ser aplicado em duas demãos cruzadas para garantir uma superfície uniforme e com brilho. Depois de sua cura, é necessário mais um lixamento do casco, dessa vez com lixas de ferro de #60 e #80 e então é possível realizar a pintura e acabamentos finais.

Para mais informações sobre o Power Flex, é possível adquirir o livro Técnica e Prática de Laminação em Composites, que descreve com detalhes o processo de construção do dingue Andorinha, projeto desenvolvido no escritório de Roberto “Cabinho” Barros, com fotos ilustrativas de todas as etapas.

O método Power Flex representa uma evolução sobre o processo de Strip Planking em Espuma PVC, como foi abordado no primeiro post dessa série. Desenvolvido para construção de barcos one-off com cascos em formato multichine, o método consiste basicamente em fabricar previamente painéis k-lite que serão consolidados no cavername por meio da técnica stitch and glue.

Painéis k-lite­ são placas sandwich com núcleo de espuma PVC e faces de fibra de vidro laminadas com resina poliéster por meio do processo de infusão a vácuo. Os painéis k-lite são mais rígidos e resistentes em comparação com placas sandwich construídas por laminação manual, já que o uso vácuo aumenta o teor de fibra e diminui a quantidade de vazios no laminado. O aumento do teor de fibra também diminui o peso do painel, aumentando a eficiência da estrutura.

Os planos para construção em Power Flex devem especificar a densidade e espessura da espuma nos diversos locais do casco, convés e estruturas internas, assim como a quantidade, peso e direção das camadas de fibra. A partir dessas informações é possível realizar a infusão dos painéis. Apesar de as placas de PVC serem comercializadas com no máximo 2400 mm de largura, é possível realizar a infusão de painéis de qualquer tamanho desde que se tenha uma superfície grande o suficiente para fazer o papel do molde.

A possibilidade do uso de uma superfície plana para a realização da infusão, como uma mesa com tampo de vidro, é uma vantagem da laminação de painéis planos em relação à laminação de geometrias curvas que exigem a construção de moldes que são caros e, por essa razão, adequados somente para construção em série de embarcações.

Além da estrutura para realização da infusão, não são necessárias muitas ferramentas além de um conjunto similar ao que muitos construtores já têm para realizar pequenos reparos. Em geral é preciso de martelo, formão, chaves de fenda, lixadeira e uma serra circular para realizar o corte e montagem do picadeiro, cavernas e painéis, que é basicamente o kit de ferramentas necessárias para construir qualquer tipo de barco.

Adicionalmente, máquinas elétricas manuais como a serra tico-tico são interessantes por sua versatilidade e possibilidade de corte de placas de material composto. Para realizar a consolidação dos painéis por stitch and glue ainda é necessária uma máquina de furar que tenha um mandril que encaixe brocas de 3/8” ou 1/2”, além de ferramentas para realizar a laminação manual dos tapes.

A montagem do picadeiro exige também esquadro, nível, prumo de centro, uma boa linha com uns 30 m para fazer as marcações de linha de centro, uma trena de fibra sintética com no mínimo 20 m, uma trena metálica de pequeno porte com três ou cinco metros e um metro de madeira. Para as marcações de altura, uma mangueira plástica transparente de 10 mm (3/8”) de diâmetro servirá para medir o nível. A construção dessa estrutura fundamental é muito similar ao processo realizado no Strip Planking em Espuma PVC, descrito com detalhes na Parte 2 da série feita no blog sobre esse método.

As cavernas devem ser construídas a partir das dimensões moldadas da embarcação, ou seja, as dimensões finais do barco descontadas as espessuras dos painéis k-lite. Se o barco for pequeno, é possível realizar a impressão dos templates sobre papel e fazer o recorte com uma serra manual ou utilizando o corte computacional por meio de uma CNC.

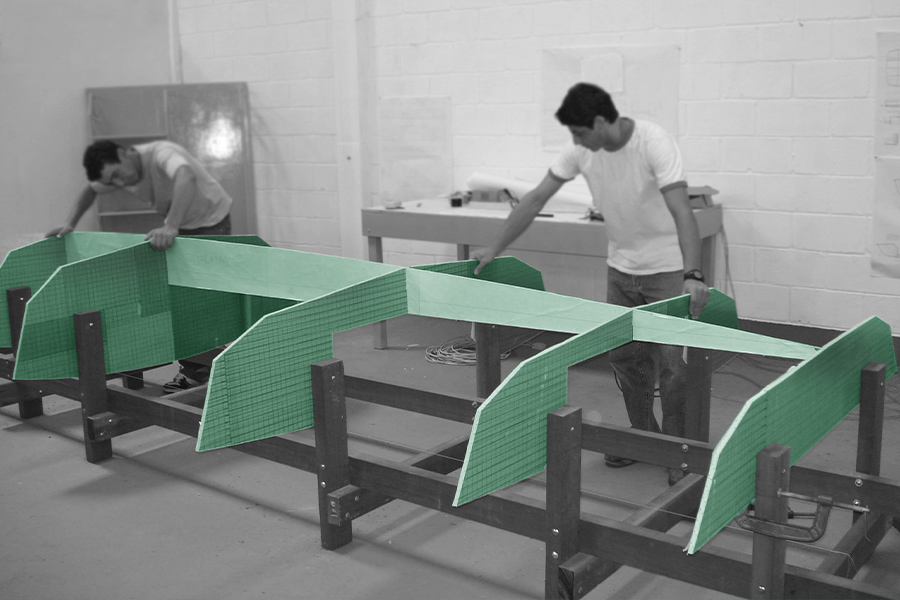

Na construção com o método Power Flex, as cavernas que irão dar forma ao casco podem exercer o papel de anteparas transversais da embarcação. O construtor deve lembrar que no caso de construções em composite, principalmente aquelas em sistema sandwich, o uso de longarinas, reforços transversais e cavernas secundárias é na maioria das vezes totalmente dispensável devida a alta rigidez do casco.

O layout de montagem varia de projeto para projeto, mas o construtor deve estar atento para tentar reduzir a quantidade de trabalho posterior. Se for possível, deve colocar todas as cavernas e reforços internos nas posições corretas sobre o picadeiro e certamente isso irá reduzir o tempo de construção. É necessário primeiro colocar as cavernas na posição longitudinal adequada antes de posicioná-las verticalmente e então realizar sua fixação, normalmente feita com o uso de parafusos e porcas por ser uma opção rápida, limpa e que depois será fácil de ser removida.

Com os painéis infundidos, as cavernas devidamente posicionadas e todo o conjunto de ferramentas descrito disponível para o construtor, o próximo passo é a montagem dos painéis ­k-lite sobre o cavername. Este processo será explorado no post da próxima semana, que também discutirá quais são as etapas necessárias para realizar o acabamento do casco.

A construção de barcos one-off é muito comum entre construtores amadores que não desejam replicar o mesmo projeto em quantidade suficiente para que o custo da construção de um molde se justifique. Cascos multichine também são uma estratégia popular, já que a geometria simples facilita e acelera a construção.

Algumas semanas atrás, o blog abordou o método de Strip Planking em Espuma PVC, processo eficiente e ideal para cascos com muita curvatura e em especial veleiros, já que diminui os custos relacionados aos materiais principalmente por possibilitar o uso de resina poliéster. Além, é claro, de que a construção sandwich em espumas PVC pode ser mais leve e ter propriedades mecânicas e durabilidade muito melhores do que as de madeira e compensados navais utilizados no strip planking tradicional.

Durante o desenvolvimento da construção de um casco utilizando o método e Strip Planking em Espuma PVC percebeu-se que seria possível tornar o processo ainda mais rápido se as placas que cobrem grandes áreas planas fossem previamente laminadas e depois consolidadas por meio da abordagem stitch and glue que originalmente também é utilizada com madeira compensada.

Levando em conta que as placas planas em sandwich seriam laminadas previamente, porque não utilizar um método mais eficiente, que produz laminados com melhores propriedades mecânicas, mais leves e com uma qualidade melhor? Dessa reflexão nasceu o método Power Flex, que utiliza painéis pré-fabricados diretamente instalados sobre um cavername temporário do barco e tem como vantagem a produção de barcos por um processo mais rápido, econômico e eficiente.

Esses painéis são chamados K-Lite, laminados sandwich construídos com duas faces rígidas de fibra de vidro com núcleo de Divinycell pelo processo de infusão a vácuo, o que permite não só a perfeita compactação dos materiais, mas também possibilita o uso de resina poliéster.

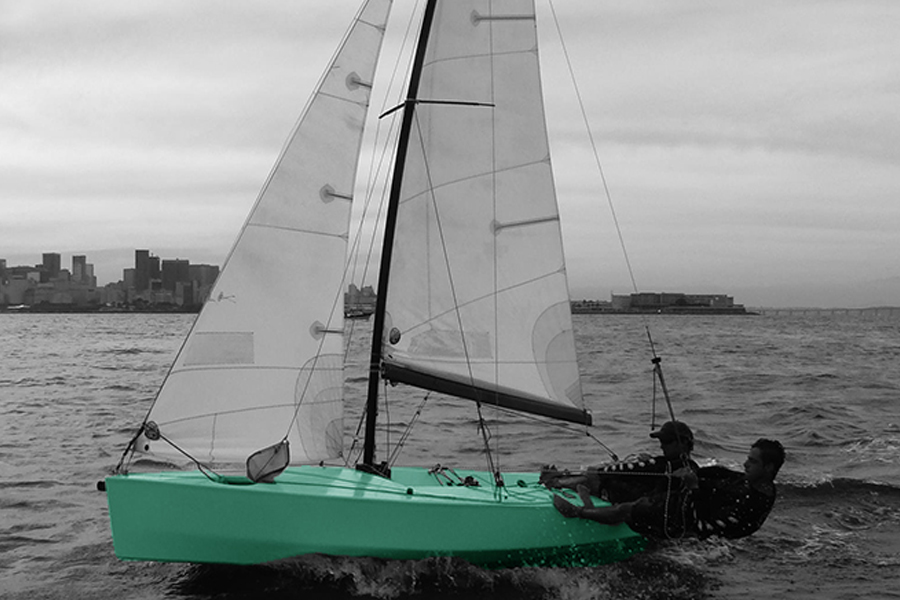

Para comprovar a eficácia do método Power Flex, os engenheiros da Barracuda construíram o dingue Andorinha, projeto do escritório do renomado projetista brasileiro Roberto “Cabinho” Barros, concebido especialmente para incentivar construtores amadores. O processo de construção foi detalhadamente documentado e está descrito no livro Técnica e Prática de Laminação em Composites.

Nas próximas semanas os posts do blog comtemplarão todas as etapas e detalhes do método de Power Flex, capaz de construir embarcações elegantes e eficientes com uma longa vida útil. Serão exploradas as etapas de laminação dos eficientes painéis K-Lite, de montagem do picadeiro e cavernas, da montagem dos painéis sobre as cavernas, da laminação dos tapes de costura e colagem e de acabamento final do casco.

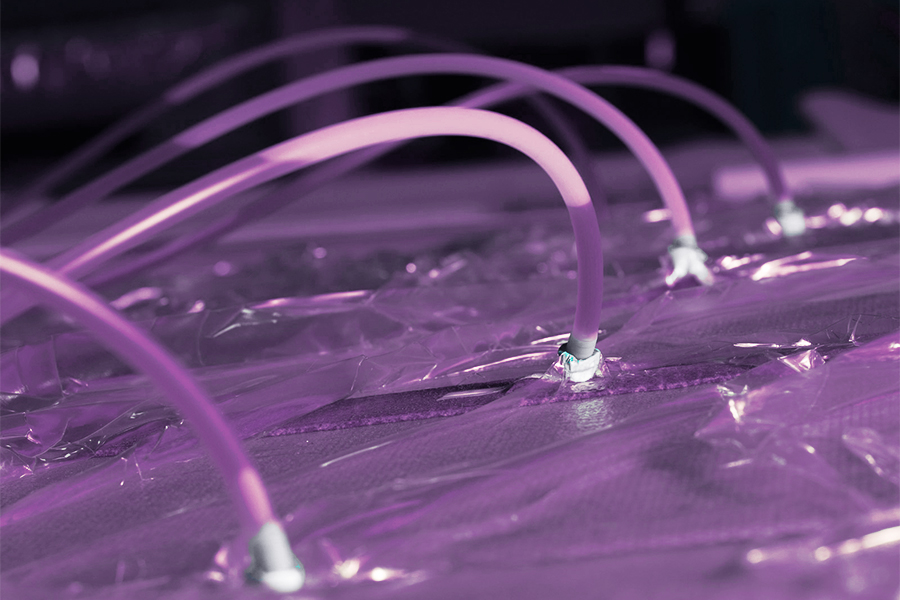

O processo de infusão a vácuo, certamente não é um processo novo, mas é um dos que apresenta melhor custo benefício para a produção seriada de embarcações. Suas raízes estão ligadas ao trabalho de pesquisa do francês Henry Darcy que, em seu último trabalho intitulado “Les Fontaines Publiques de la Ville de Dijon”, realizou um experimento que descreveu a equação que rege o fluxo de um fluido atravessando um meio poroso.

A primeira patente desse processo foi registrada em 1940 e ficou conhecida como Método Marco e desde então houve tremenda evolução e o método ganhou diversas variações, ficando conhecido por diversas alcunhas, como VARTM, SCRIMP, VIP, LRI, entre muitas outras abreviações que também indicam particularidades em cada um desses processos. A sequência de laminação requer apenas o peel ply e a bolsa de vácuo, dispensando o uso do filme perfurado e o breather, necessários para o processo de vacuum bag.

Em todas as suas formas, o processo de infusão preserva o princípio de utilizar vácuo para puxar a resina líquida através do reforço seco. Isso confere diversas vantagens para a fabricação de peças seriadas, a começar pela produtividade de poder trabalhar com os reforços secos. Não precisar manusear resina em forma líquida também possibilita maior limpeza durante a laminação e diminui o desperdício. Uma grande vantagem da infusão a vácuo também é o controle que se tem sobre o processo, que é regido pela equação de Darcy:

O tempo t de infusão de um painel laminado depende da porosidade φ e permeabilidade K do meio a ser preenchido pela resina de viscosidade μ sob um gradiente de pressão ΔP.  Essa informação permite realizar um controle e um planejamento da produção que nem a laminação manual nem por vacuum bag são capazes de proporcionar. A utilização de um gradiente de pressão perto de 1 atm responsável por distribuir a resina pelo laminado garante não só uniformidade no teor de fibras das peças, mas também um aumento nessa propriedade e uma diminuição no teor de vazios, melhorando o desempenho mecânico de uma estrutura construída com materiais compostos.

A partir de uma equação que rege o fenômeno, é possível também utilizar softwares para planejar o processo e definir qual a melhor estratégia de infusão antes mesmo de iniciar a produção de uma peça por meio de flow models.

Em suma, a infusão a vácuo é capaz de construir mais rápido, com mais resistência e menor peso do que a laminação manual. Em um primeiro momento, pode parecer um processo complexo e com muitas variáveis, mas depois de dominar o processo, o construtor amador ou profissional vai ser capaz de fabricar com muito mais eficiência. O novo livro de Jorge Nasseh, intitulado Processo de Infusão a Vácuo em Composites compartilha com leitor todos os aspectos práticos e teóricos do método, com uma linguagem e ilustrações didáticas que apenas décadas de experiência com processamento de  composites são capazes de produzir.

O último post da série sobre o processo de Strip Planking em Espuma PVC, método desenvolvido pelo departamento de engenharia da Barracuda Advanced Composites, abordará o posicionamento dos strips e a laminação do casco. Depois de passar uma visão geral do método, o post anterior abordou a confecção e posicionamento das cavernas sob o picadeiro. A partir de agora, com a montagem da estrutura da embarcação realmente, fica evidente o ganho de produtividade que o método em PVC entrega em relação ao método tradicional em madeira.

Após o ajuste as cavernas, é necessário que seja instalado um virote longitudinal de madeira marcando a linha de borda da embarcação. Esse virote deve ser livre de empenos, ter a mesma espessura das chapas de espuma e apresentar cortes perfeitamente transversais espaçados entre 200 e 400 mm, sendo fixado nas cavernas com pregos ou parafusos. É nele que a primeira ripa de espuma será fixada com parafusos e a partir dela que a construção se desenvolve.

As ripas de espuma devem ser cortadas em uma serra circular com as larguras determinadas pelo projetista. Como as placas de PVC têm no máximo 2400 mm de comprimento, muitas vezes será necessário que se façam emendas longitudinais nas ripas. Já no post sobre a visão geral, se destacou que uma das vantagens do Strip Planking em PVC era que as ripas podem ser coladas de topo com resina poliéster, proporcionando uma redução de custo e tempo de fabricação em relação aos strips de madeira que devem ser colados com adesivo epoxy e encaixados a partir de perfis machos e fêmeas que precisam ser usinados. As emendas longitudinais na madeira devem ser feitas em chanfro de pelo menos 8:1 o que é realmente trabalhoso.

Além do adesivo de poliéster, as extremidades dos strips devem ser fixadas com o auxílio de pregos costurados de forma oblíqua, evitando o deslocamento após a colagem. Depois da preparação das ripas, é necessário aplicar desmoldante sobre as cavernas. Uma solução simples e rápida para restar etapa é simplesmente cobrir o topo das cavernas com uma fita plástica transparente.

É chegada então a hora de posicionar o primeiro strip no virote de madeira que indica a borda da embarcação. Após o alinhamento da ripa na popa do barco com uma sobra de cerca de 200 mm, deve-se conformar a ripa ao longo das cavernas e verificar que na proa também há uma sobra de 200 mm. Feito isso, é preciso fixar a ripa de espuma com parafusos auto-atarraxantes, capazes de abrir progressivamente uma rosca em espumas com densidades entre 60 e 80 kg/m³.

Depois da ripa estar fixada pelos parafusos, ela deve ser presa à caverna com pregos, que devem ser montados por meio de um pequeno bloco de madeira compensada de 4 mm de espessura, e 40×40 mm de área. Após esta etapa, a segunda ripa já pode ser posicionada com o uso de adesivo, utilizando uma regra geral de que cada metro de ripa de PVC com 20 mm deve receber entre 60 e 80 gramas de adesivo.

Com duas pessoas trabalhando, é possível catalisar massa para colagem de três ou quatro ripas de cada vez, utilizando a quantidade que sobrar para realizar o rejuntamento das ripas. Depois da colagem de uma ripa, é necessário sempre realizar a fixação nas cavernas com pregos, seguida da limpeza do excesso de massa entre as ripas e inserção de pregos para a junção. Esses pregos devem ter entre 2 e 3 mm de diâmetro, comprimento de 40 mm e um espaçamento de 200 mm entre eles.

É comum que as primeiras ripas do costado sejam fáceis de serem posicionadas, mas chegando perto da intersecção do fundo com o costado, a geometria das ripas começa a mudar e o construtor pode optar por continuar o trabalho reduzindo o comprimento das ripas ou pode iniciar a montagem das ripas pela linha de centro do barco, possibilitando o início de duas frentes de trabalho.

Concluído o chapeamento do costado, a ripas vindas da linha de centro vão começar a terminar em escala sobre a última ripa do costado. Neste ponto o construtor deve ajustar a próxima ripa sem o adesivo. Colocar a ripa faceando a ripa inferior e com o auxílio e uma outra ripa como régua marcar o ângulo de corte e realizá-lo utilizando uma faca ou estilete para um corte limpo e preciso.

O fechamento da proa é uma das partes mais difíceis da construção em strip planking, já que o perfil da roda deve ser sempre ajustado para acomodar as mudanças dos ângulos e a posição das cavernas deve ser precisa para não criar ondulações no casco. Na maioria dos casos, é aconselhável adicionar cavernas intermediárias para facilitar a colocação das ripas. Se o espaçamento das cavernas for de 700 mm, é interessante diminuí-lo para 350 mm nas primeiras duas cavernas para poder proporcionar uma montagem suave e garantir as linhas de proa do barco.

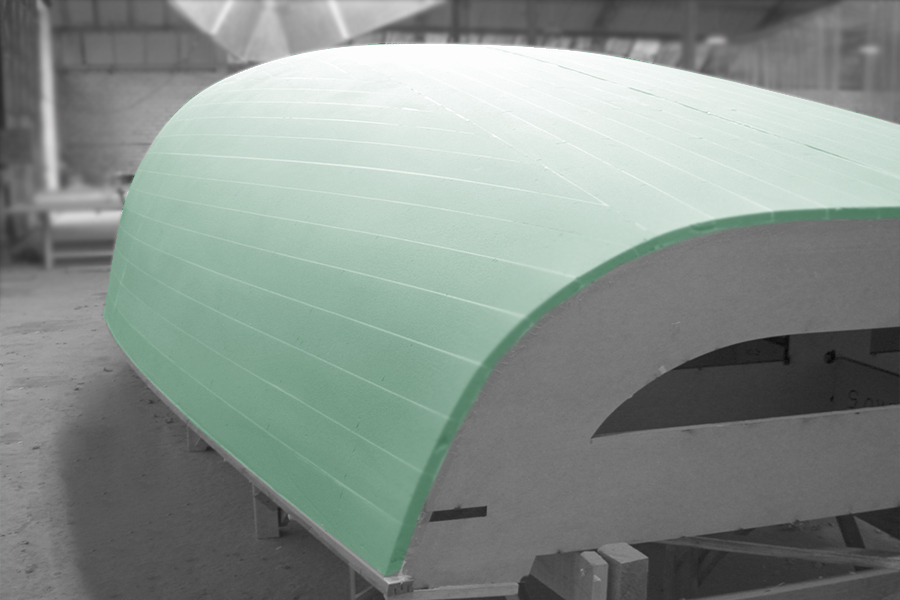

Assim que o Strip Planking estiver concluído, é hora de retirar com cuidado os pregos de costura e os pregos e arruelas do contraplacado, aparar as ripas da última baliza de ré e preparar uma massa para calafetar todas as pequenas juntas entre as ripas que ainda podem estar abertas e as regiões em que os pregos podem ter deixados marcas nas espumas. Quando esse processo estiver concluído, a superfície de espuma deve ser lixada e mais uma vantagem do uso de PVC fica evidente nesse processo.

É muito mais rápido e fácil lixar uma superfície de espuma com tacos de madeira com lixa do que realizar o mesmo processo nos strips de madeira. Deve-se começar com uma lixa de ferro grão 40 e prosseguir o acerto fino no costado e na roda de proa com lixa grão 60 e 80. É muito importante que o lixamento seja feito de forma primorosa para que o acabamento final da embarcação seja de ótima qualidade e evite que muita massa seja aplicada de pois da laminação.

Após o lixamento, é possível começar o preparo para a laminação que se inicia com o pré-corte e pesagem dos tecidos, sempre se certificando de que os overlaps não ultrapassem 50 mm e seguindo atentamente as instruções do plano de laminação. Sabendo o peso total de fibras que será utilizado em conjunto com o teor de fibra de vidro adequado, o construtor é capaz de calcular a quantidade de resina a ser utilizada em uma laminação manual, incluindo uma taxa de 5% para eventuais perdas.

Para garantir que a superfície externa esteja preparada para o acabamento, é possível inserir uma última camada de laminação de peel ply, opcional para barcos construídos em resinas poliéster, mas mandatório para construção em epoxy.

Após a cura da laminação externa, é necessário virar o casco e laminar a parte interna para que os painéis sandwich sejam consolidados. O processo todo de construção de um casco por meio do Strip Planking em espuma de PVC pode ser executado em um período de algumas semanas, representando um ganho em custo e produtividade muito grande em relação ao Strip Planking de madeira, isso sem contar que o casco será mais leve e muito mais durável.  No final este tipo de construção é mais rápida, mais forte, mais durável, mais leve e mais econômica!

Clique aqui para acessar Strip Planking em Espuma de PVC – Parte 2

Clique aqui para acessar Strip Planking em Espuma de PVC – Parte 1

Essa semana continuamos com a sequência de posts abordando o processo de Strip Planking em Espuma PVC, desenvolvido pelo departamento de engenharia da Barracuda Advanced Composites. Depois de passar uma visão geral do método, vamos falar agora especificamente do corte e posicionamento das cavernas.

A construção e posicionamento do picadeiro têm a fama de serem uma das etapas mais complicadas do processo. O picadeiro é a base da construção e deve ser forte o suficiente para suportar o peso das cavernas e do laminado do casco sem apresentar empeno e deformação. Pode ser construído de madeira, aço ou alumínio entretanto a madeira é provavelmente o material mais simples de se utilizar e oferece um bom desempenho quando são utilizados perfis de 6”x3” de madeira de boa qualidade, sem empenos, sem nós e sem umidade.

Como regra prática, pode-se adotar que o picadeiro deve ter uma largura equivalente a 60% da boca máxima do barco. Sua altura vai evitar que as etapas posteriores do projeto sejam executadas em posições desconfortáveis que podem até comprometer a estética do barco. Em geral, a altura da linha de borda deve ter pelo menos 300 mm sobre o piso do estaleiro para facilitar o trabalho posterior de montagem das ripas, laminação e acabamento. O comprimento do picadeiro deve ser um pouco maior do que o do barco, permitindo que seja possível trabalhar no espelho de popa.

Depois de construir e posicionar o picadeiro, é hora de posicionar as cavernas. Hoje em dia, é muito comum que o projetista envie as seções do barco em padrão digital e as seções sejam cortadas por controle numérico (CNC) e o processo pode ser finalizado em algumas horas. No entanto, é importante que alguns detalhes sejam destacados.

Em primeiro lugar, as dimensões da caverna devem considerar o desconto do ripamento de Divinycell e a laminação. Para plugs que necessitam de ripas intermediárias para montagem de alguma curvatura ou diferença de espessuras, os encaixes já devem estar entalhados nas cavernas e é papel do construtor inserir isso no desenho de corte.

Uma boa opção de materiais para construção das cavernas são placas de MDF de pelo menos 15 mm de largura. Espessuras menores não vão suportar o peso sobre elas e as bordas tendem a abrir quando fixadas com parafusos e pregos. O corte em CNC permite que se façam furos de passagem que deixar as cavernas mais leves e fáceis de serem manuseadas.

Antes de posicionar as cavernas, as posições longitudinais devem ser marcadas no picadeiro com precisão. Um erro na posição das cavernas significa uma deformação no casco, portanto é muito importante que esse processo seja feito de forma precisa, com trena de fibra com comprimento suficiente para não haver emendas ao longo do comprimento do barco. Outra opção é utilizar um medidor ótico para garantir total precisão. Hoje em dia existem várias ferramentas auxiliares de posicionamento e nivelamento para que a montagem tenha 100% de precisão.

Assim que for colocada na posição, a caverna deve ser travada com auxílio de grampos e seu nível lateral deve ser verificado com linha, mangueira de nível ou mira a laser. A caverna deve ser fixada em sua posição apenas depois do seu ajuste no nível vertical, que normalmente começa no centro do barco.

Outro ponto crucial é a colocação da roda de proa. Ela deve considerar o ângulo de fechamento das ripas de Divinycell e seu perfil deve descontar proporcionalmente esta angulação. Para quem tem familiaridade em ler um plano de linhas isto não será problema.

Clique aqui para acessar Strip Planking em Espuma de PVC – Parte 3

Clique aqui para acessar Strip Planking em Espuma de PVC – Parte 1

O método de construção em strip planking em espuma PVC, desenvolvido pelo departamento de engenharia da Barracuda Advanced Composites, tem os mesmos fundamentos do método utilizando madeira, que foi um dos primeiros processos utilizados para construção amadora de barcos a vela e para a construção de modelos e moldes.  Nas próximas semanas os posts do Blog de Manual de Construção de Barcos vão explorar esse método, começando aqui por uma visão geral que elucida todas as vantagens e etapas do processo, e depois abordando a confecção e posicionamento das cavernas e colocação das ripas de espuma.

Esse processo é ideal para construção de embarcações one-off com o mínimo de ferramentas possível e baixo investimento inicial. É mais indicado para barcos com grande parte de superfícies planas, mas é possível produzir superfícies com dupla curvatura. No método tradicional de strip planking, a madeira desempenha toda a função estrutural e as camadas de fibra aplicadas na parte externa do casco têm apenas função de proteção contra umidade. No strip planking em PVC, a espuma tem a mesma função estrutural de um material sandwich, provendo resistência à compressão e ao cisalhamento e garantindo um casco muito mais leve do que se tivesse sua estrutura construída em madeira.

Além disso, barcos construídos com compostos sandwich tendem a não ter qualquer espécie de reforço longitudinal ou transversal, ou pelo menos não tanto quanto os usados em projetos de laminados sólidos e madeira. Barcos projetados e construídos em strip planking de madeira tendem ser dotados de uma série de cavernas transversais (90°) para compensar o uso de ripas longitudinais (0°) utilizadas no casco.

O processo de construção de strip planking em PVC começa com o posicionamento das cavernas, seguido do corte e posicionamento dos strips que são colados um nos outros com uma massa a base de resina poliéster. Depois disso, a superfície externa das espumas é preparada para laminação e acabamento antes do casco ser virado e laminação interna ser iniciada para a consolidação do painel sandwich.

As espumas de PVC utilizadas para construção dos strips possuem densidades que variam entre 60 a 100 kg/m³ para a maioria dos projetos, com espessuras entre 10 e 50 mm, sendo que espessuras até 80 mm podem ser fornecidas caso seja necessário. As ripas de espuma devem ser cortadas com serra circular com uma boa lâmina e dispensam a usinagem de perfis macho e fêmea, como exigido paras as ripas de madeira, já que a colagem lateral é feita de topo, o que acaba reduzindo significativamente o trabalho de montagem.

Inclusive, as ripas de madeira devem ter entre 20 e 25mm de largura e as de espuma podem variar entre 50 e 200mm, a depender do desenho das seções. A largura das ripas deve sempre ser maximizada de forma a diminuir o peso do adesivo, sendo inclusive possível que o construtor use placas com até 1200 mm de largura em barcos a motor com grandes superfícies planas.

As facilidades de montagem e colagem das ripas de PVC fazem com que seja possível diminuir consideravelmente o tempo de construção. Um barco pequeno de 25 pés pode ser montado em oito horas de trabalho, enquanto a construção em madeira levaria semana ou meses. Além disso, com o uso de madeira é obrigatório o uso de resina epoxy para a colagem das ripas e laminação da camada externa de fibras. A espuma PVC permite o uso de resina poliéster para laminação e colagem, o que diminui o custo e permite a construção de um laminado relativamente rígido.

O acabamento é outro aspecto onde o strip planking em PVC leva vantagem sobre o processo que utiliza madeira. Antes da laminação externa das camadas de fibra é necessário que a superfície do casco esteja perfeitamente aparelhada e por melhor que sejam as juntas de madeira, algum ajuste ainda será necessário. E lixar madeira é um processo muito mais trabalhoso do que lixar espuma rígida.

A seleção dos tecidos deve ser feita com base nos planos de construção criados pelo projetista, mantendo sempre as mesmas gramaturas e direções no caso de alguma adaptação. Tecidos biaxiais são sempre a melhor opção para construções one-off e têm a vantagem de permanecerem estáveis ao longo da laminação, diferente de tecidos woven roving, por exemplo, que criam superfícies irregulares. Em barcos muito grandes onde as camadas de fibra ultrapassam 3 kg/m², o construtor pode optar por utilizar um número maior de camadas de tecidos mais finos, que irão fornecer um acabamento quase perfeito.

Clique aqui para acessar Strip Planking em Espuma de PVC – Parte 2

Projetar e construir um barco é uma tarefa simples quando você usa dimensões consagradas e não tenta inventar nada muito diferente do que se utiliza usualmente. O problema nasce quando o construtor, principiante ou mesmo profissional, precisa projetar sozinho as dimensões básicas de uma passagem, porta, gaiuta, beliche ou mesa. Muitos projetos são extremamente detalhados, mas muitas das dimensões finais necessitam ser ajustadas no protótipo, e os projetistas não tem medo de pedir que o construtor faça este ajuste por ele mesmo. O problema é que nem sempre nesta hora o bom senso fala mais alto e o projeto acaba incorporando soluções que não são usuais na indústria e o produto final acaba mutilado.

Seja qual for o tamanho do barco a dificuldade de encontrar espaços vai sempre existir. Mesmo que o projeto seja muito bom, em algum lugar, vai haver restrição de passagem ou mesmo altura do pé direito. É claro que barcos maiores que 60 pés, têm a vantagem de ter espaço suficiente para a maior parte dos interiores de bordo, mas mesmo assim em algum ponto vai existir uma passagem apertada.

No caso de barcos menores o problema fica bem mais sério. Em embarcações na faixa de 25 a 30 pés, a altura do pé direito sempre é um problema a ser solucionado, e nem sempre o desenho final é aceitável. A dificuldade com este tamanho de barco é que a maior parte dos projetistas quer colocar quase tudo dentro, e convenhamos que em 7-8 metros de comprimento não cabe muita coisa. No caso da altura do pé direito, deve ser dada atenção redobrada na forma final do convés para não ser gerada um desenho que inviabilize a estabilidade final do barco. Em geral, é difícil conseguir um pé direito acima de 1,75 m.

Em barcos abaixo de 40 pés a posição do banheiro e seus acessos também são um problema crônico. Neste comprimento de barco, qualquer espaço tende a ser usado e as passagens e aberturas de portas ficam sempre comprometidas. Parece que hoje em dia todas as cabines de um barco precisam ter privacidade e porta, o que certamente é a causa de muitos espaços difíceis de serem utilizados. Este é o caso clássico dos banheiros de bordo.

Tentar colocar uma pia, um vaso sanitário, um chuveiro e um armário em um espaço menor que 1 m² é sempre um desafio. Isto sem contar que nos locais onde os banheiros são instalados sempre existe restrição de altura.

Outro ponto que o projetista e construtor devem prestar atenção é nas alturas e larguras dos assentos. Isto é preferencialmente crítico em barcos à vela, onde a maior parte do tempo eles navegam adernados. Os assentos do cockpit devem ter a altura correta para evitar que a tripulação escorregue o tempo todo e não tenha nenhum tipo de apoio para os pés. A largura dos assentos e altura dos encostos deve permitir conforto para a tripulação sem ferir os conceitos básicos de estética. No caso de assentos internos de sofás e camas, eles devem contemplar também as alturas livres de pé direito e posição para entrada e saída dos acessos.

No caso de camas e beliches, sempre vai existir um comprimento e largura mínimo que deve ser respeitado. Não adianta querer colocar 6 camas em um barco de 30 pés, pois nunca ninguém se sentirá confortável e o proprietário do barco vai acabar se deparando com tripulantes dormindo sobre os paineiros do fundo do barco.

A história da fibra de aramida começa na década de 1960 e sua protagonista é a americana Stephanie Kwolek, bacharel em Química formada em 1946 pela Universidade Carnegie Mellon. Profundamente interessada em ciência desde a infância, Stephanie sonhava em ser médica, mas a falta de fundos ao fim de sua graduação a levou a aceitar um cargo de pesquisadora no laboratório de fibras têxteis na DuPont.

A DuPont estava preocupada com a iminente escassez de energia que seria provocada com a falta de combustíveis fósseis e estava convencida que fibras poliméricas poderiam substituir cintos de aço que eram utilizados na fabricação de pneus radiais, o que reduziria o peso total de veículos e economizaria combustível. Por esse motivo, Kwolek trabalhava na condensação de polímeros baseados em petróleo para o desenvolvimento fibras mais fortes e rígidas.

Normalmente, ela fundia os polímeros que produzia e um colega processava a mistura para transformá-la em fibras finas. Mas quando produziu um polímero que não derretia em 1964, ela se concentrou em encontrar um solvente para dissolvê-lo. Depois de várias tentativas, Kwolek obteve sucesso e conseguiu obter uma substância fluida turva de baixa viscosidade, muito diferente da massa viscosa e clara que os outros polímeros produziam.

Persistência foi necessária para que o material fosse processado, já que seu colega reclamou que a baixa viscosidade do fluido poderia obstruir sua máquina. Eventualmente, o colega foi convencido e a fibra produzida apresentou uma resistência cinco vezes maior que a do aço. A chave para as incríveis características estruturais da fibra de aramida que saiu desse processo são os anéis aromáticos ligados por grupos de amida. Essa fibra é conhecida como Kevlar® e foi introduzida no mercado pela DuPont em 1971.

Além da DuPont, existem hoje várias fábricas produzindo fibras aramidas com nomes registrados como Twaron® e Tecnora®, mas são basicamente o mesmo produto e geralmente possuem a coloração amarela.

As duas formas principais de fibras aramidas produzidas são: o Kevlar® 29, usado em cabos e coletes à prova de balas, e o Kevlar® 49, utilizado como reforço em plástico reforçado. Nos últimos anos, as fibras aramidas têm se tornado um material muito utilizado na construção de laminados de alto desempenho que exigem alta rigidez e leveza. Comparadas com outros materiais, as fibras aramidas mostram uma resistência específica muito grande, podendo ser maior até que algumas fibras de carbono. São cinco vezes mais resistentes que o aço e duas vezes mais resistentes que o vidro E.  A resistência ao impacto é também um dos pontos altos das fibras de aramida, especialmente pela sua habilidade em resistir a choques cíclicos e capacidade de impedir a propagação de trincas e microfissuras. A resistência à compressão, no entanto, deixa a desejar em relação aos outros tipos de fibra.

Geralmente, se fala que os tecidos de fibras aramidas são difíceis de laminar porque a sua cor não permite ver onde está sendo colocada a resina. A dificuldade de laminar essas fibras vem do fato de que elas não se tornam transparentes como a fibra de vidro quando impregnadas pela resina. Em barcos elas são usadas normalmente em tecidos híbridos com fibras de vidro.

Uma das formas de se identificar as quantidades de fibra e resina dentro de um laminado e conseguir estimar os valores de resistência a tração, compressão, flexão e seus módulos de elasticidade é pelo cálculo de fração de volume e peso em um laminado. A estrutura básica de laminação é constituída por uma fibra de reforço, que pode ser vidro, aramida ou carbono e seus híbridos com uma matriz polimérica, seja ela poliéster, estervinílica ou epoxy.

Cada um destes materiais exibe uma densidade e um limite teórico para ser usado em conjunto, de modo que seja possível utilizar o menor valor possível de resina, mas ainda garantindo a impregnação de todas as fibras. Cada fibra apresenta uma característica diferente de “molhabilidade” em função do seu diâmetro e da compatibilidade com a resina. Quanto menor o diâmetro do filamento, maior a necessidade de usar resinas com melhor propriedade de adesão e maior pressão de vácuo sobre o laminado para que todas as fibras fiquem impregnadas e transmitam melhor os esforços entre si.

A fração em peso geralmente é aquela que o construtor usa para determinar a quantidade de fibra e resina em seu laminado, também conhecida como teor de fibra. Se o peso de cada produto dentro do laminado for conhecido, é possível então identificar a fração em volume da fibra e da resina por meio de formulações simples. A massa total, assim como o volume do laminado, pode ser descrita matematicamente como:

Equação 1

Equação 2

Onde V se refere ao volume, M a massa, o subscrito f a fibra, o m se refere a matriz de resina e o c ao composto inteiro. Dividindo os dois lados das equações por M_C e V_C, respectivamente, podemos obter as frações mássicas e volumétricas:

Equação 3

Equação 4

As frações mássicas e volumétricas são números que variam entre 0 e 1 que indicam quanto espaço ou massa elas representam no todo do laminado. Sabe-se que as frações mássicas são fáceis de se medir antes da fabricação do laminado com uma balança comum, por isso são muito úteis para calcular a densidade do composto. No entanto, a fração volumétrica é a variável utilizada para prever as propriedades do composto com base na micromecânica, por isso é importante ter uma forma de obter essa informação.

É possível identificar a fração em volume da fibra e da resina por meio da Equação 5, onde os subscritos f e m são intercambiáveis.

Equação 5

Na Figura 1, é possível encontrar a relação descrita pela fórmula anterior em um gráfico que diz respeito a três tipos de fibra muito comuns.

Figura 1 – Fração em volume em função da fração em peso

Como o principal fator na resistência e no módulo de elasticidade está associado à quantidade de fibra e resina dentro do laminado, no geral, quanto mais fibra, mais resistente é o laminado. Entretanto, uma quantidade reduzida demais de resina pode gerar um laminado seco e frágil, com baixa resistência a compressão, e uma quantidade grande demais irá produzir um laminado pesado e não econômico

Com isso, mesmo que o objetivo final fosse produzir um laminado com 100% de teor de fibra, esse número nunca poderia ser atingido, pois por melhor que as fibras fossem acomodadas, alinhadas e compactadas, ainda assim haveria espaços a serem preenchidos com resina. Isto só aconteceria se o laminado fosse unidirecional e todas as fibras fossem hexagonais e todas se tocassem por meio das arestas. Como as fibras têm uma forma quase circular, o agrupamento de três filamentos, por exemplo, iria criar um espaço vazio entre eles, proporcional ao diâmetro do filamento. Assim fibras com um menor diâmetro de filamento tendem a ter uma fração em volume maior e por esse motivo uma resistência maior.

A simulação numérica do processo de infusão é essencial para a fabricação de peças com alta resistência mecânica e eficiência econômica. A confiabilidade da simulação está diretamente ligada à qualidade dos dados de entrada no software, que incluem as características dos materiais e a geometria da peça a ser infundida.

A característica mais importante a ser determinada é a permeabilidade, que nada mais é que a resistência que o meio poroso apresenta à passagem da resina. Matematicamente ela pode ser determinada pela Lei de Darcy da seguinte forma:



A permeabilidade (K) depende, portanto, da viscosidade da resina (μ), da porosidade do meio a ser permeado (φ), do gradiente de pressão (ΔP) utilizado e do termo L²/t, ou seja, a posição da frente de resina ao quadrado dividida pelo tempo em que ela leva para chegar a tal posição.

Existem algumas maneiras de determinar a permeabilidade de forma experimental, mas a mais comum é utilizando a estratégia chamada edge injection, onde uma placa retangular é ensaiada e a entrada da resina ocorre em uma aresta enquanto a tomada de vácuo é aplicada na aresta oposta, como indicado na figura a seguir:

É importante deixar um espaço de 50 mm entre o fim do laminado e a saída de vácuo para se evitar a saturação da linha de vácuo. Para uma infusão perfeita, o gradiente de pressão deve estar acima de 0,9 atm e a viscosidade da resina deve variar entre os limites de 150 e 250 cps, independentemente do tipo de resina, seja ela estervinílica, poliéster ou epoxy.  A porosidade corresponde a fração de espaço vazio no meio poroso disponível para a resina ocupar. Cada tipo de reforço, diâmetro dos filamentos e o alinhamento das fibras, proporciona um valor diferente de porosidade.

Já a razão L²/t é o que se busca determinar experimentalmente. Para o ensaio de determinação da permeabilidade, é necessário utilizar o mesmo plano de laminação da peça que se pretende simular e construir. O teste deve ser feito em uma superfície plana e de preferência sobre um vidro onde se possa verificar a progressão da frente de resina nas duas faces do laminado. É importante que as condições de temperatura e umidade sejam adequadas para laminação. É sempre interessante realizar testes com temperatura controlada e testes nas condições reais onde a peça vai ser produzida.

A melhor opção para a dimensão das placas de teste é de 1200 mm x 600 mm, onde um freio de baixa permeabilidade é colocado perto da linha de captação de vácuo. Os tubos espirais que ajudam a distribuir a resina, as entradas de resina e saída de ar devem ser posicionadas da mesma forma que serão utilizados no projeto real e todos os materiais devem ser recobertos com uma camada de tecido desmoldante de nylon do tipo peel ply. A bolsa de vácuo deve então ser acomodada e fixada com a fita selante tipo tacky tape.

Vincos devem ser feitos na bolsa para permitir um melhor ajuste e evitar deformações. Não deve haver passagens livres entre a bolsa e as bordas do painel para não haver fuga da frente de resina. É sempre importante lembrar que a frente de resina permeia mais rápido onde existe menos resistência. Deve-se então conectar as mangueiras à entrada de resina e à saída de ar e garantir que não haja espaço para vazamentos.

É essencial que haja um cronômetro para acompanhamento do tempo que a resina leva para permear o laminado. É aconselhável também que o processo seja filmado ou fotografado periodicamente. Um medidor de pressão de vácuo instalado no sistema é aconselhável para acompanhar o nível de vácuo durante a infusão sendo, entretanto, necessário colocar algum obstáculo (uma camada de material) entre o medidor de pressão e o molde para que a aplicação do vácuo não colapse a bolsa ao seu redor e impeça o monitoramento da pressão.

É necessário garantir que não haja uma queda significativa de pressão durante o teste e que a bolsa não apresente vazamentos. O objetivo do ensaio para determinar a permeabilidade do laminado é medir qual a distância que a resina é capaz de percorrer em intervalos regulares de tempo. Usualmente, a cada minuto deve-se marcar a posição da frente de fluxo.

Com as informações coletadas durante o teste, é possível calcular o valor de L² para cada uma das distâncias percorridas. O coeficiente L²/t pode ser então determinado pela equação:

Onde t_i é o tempo na i-ésima distância, chamada de L_i. Os símbolos t̅ e L̅ se referem às médias de tempo e distância, respectivamente, de todos os dados coletados. Após o cálculo do coeficiente L²/t, todas as informações necessárias para o cálculo da permeabilidade pela Lei de Darcy já foram determinadas.

Uma pergunta que recebemos quase que diariamente na Barracuda é “Qual o tipo de grooving (Corte) mais eficiente na construção náutica” e resposta é que não existe um corte que seja essencialmente melhor do que os outros. Existe uma grande variedade de groovings e suas eficiências dependem do processo de laminação e da geometria da peça a ser laminada.

O primeiro tipo de corte que podemos exemplificar é o GSP, que é a nomenclatura utilizada para placas planas sem nenhum tipo de ranhura. Esse tipo de placa é muito utilizada como núcleo de longarinas das embarcações, principalmente nas menores densidades como 40, 45 e 60 kg/m³.

A placa GSP tem uma variação chamada GSP Perfurada, indicada para laminação por vacuum bagging. As perfurações na placa permitem que todo o ar que possa ter ficado enclausurado nas primeiras camadas de tecido e também entre o tecido e o núcleo possa ser retirado.

A placa do tipo GSP Perfurada também pode ser utilizada na laminação com tecidos pré-impregnados (prepregs) mas é sempre necessário prestar bastante atenção na temperatura de distorção térmica do tipo de espuma que está sendo utilizado para que não aconteçam deformações durante a cura do prepreg, que precisa ser realizada em alta temperatura.

Outro tipo de corte muito comum é o DC, ou “Double Cut”, que é projetado para laminação manual e recebe ranhuras nas duas faces.

As ranhuras das placas DC são profundas e chegam a pouco mais do que a metade da espessura da placa e como o núcleo é fixado na camada externa do laminado com adesivo de colagem, essas ranhuras devem ser suficientes para que o adesivo preencha essa área e o excesso passe para a face de cima da placa através dos furos ocasionados pelo encontro dos frisos nas duas faces.

As placas ranhuradas para infusão recebem o nome de DCI, que significa “Double Cut infusion”. Nesse caso, as ranhuras são muito menos profundas que as das placas DC e devem ser suficientes para aumentar a permeabilidade do laminado e garantir que toda a peça possa ser impregnada com sucesso.

Esse tipo de placa também recebe perfurações para que a resina consiga fluir bem nas duas faces e as frentes de avanço de resina estejam sempre iguais nas faces de baixo e de cima da placa.

Esse tipo de corte deve ser muito bem feito, pois quando a qualidade do corte é ruim ou a espessura e profundidade dos frisos são grandes demais, esses frisos acumulam muita resina, o que gera acúmulo de calor e é muito provável que a peça fique com sua superfície marcada.

E, por último, outro tipo de corte também muito comum é o GS que é projetado para moldar em áreas curvas.

Esse tipo de placa é frisada somente em uma das faces e os frisos tem a profundidade quase igual a espessura da placa. A face de baixo da placa recebe uma tela de poliéster que garante que a placa não se separe quando flexionada.

Esse corte é muito utilizado em infusão a vácuo, principalmente em energia eólica e também para laminação manual. Quando utilizada no processo de infusão a vácuo, é muito importante que sejam realizados testes de permeabilidade na placa com cortes tipo GS, para garantir que todo o laminado seja impregnado.
